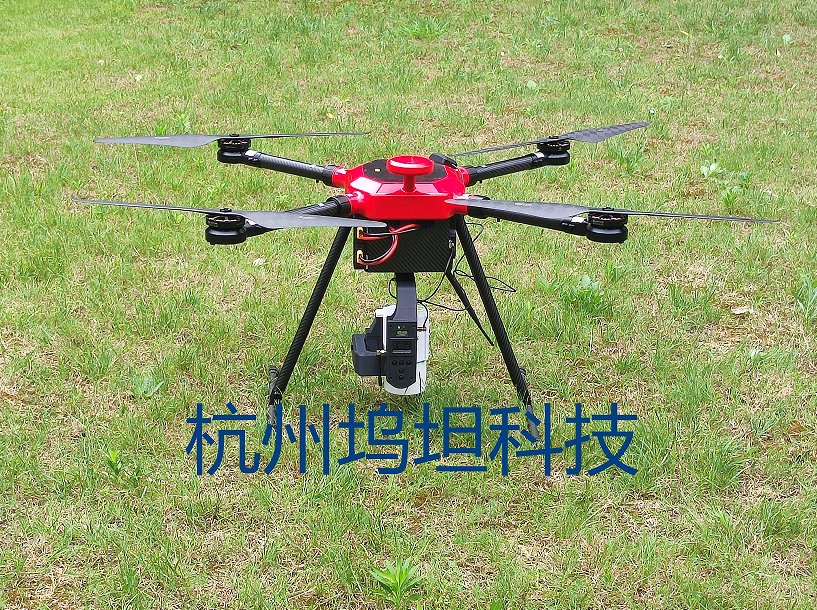

無人機載定向紅外輻射測量系統主要由4旋翼無人機（UT-X4850-2）和紅外輻射計（UT-C3-IR_4C）組成。該系統可用于實現紅外輻射測量的定向化和大范圍測量。
無人機載定向紅外輻射測量系統是一個專門用于紅外輻射測量的小型化集成系統。其中無人機平臺與紅外輻射計具有快拆功能，可以快速取下并安裝在其他機動平臺上，如測量桿系統或船載系統，形成其他工作條件下的機動測量能力。
產品技術指標
UT-SIR-AD_4C | 系統參數 |
系統組成 | 4旋翼無人機（UT-X4850-2）、紅外輻射計（UT-C3-IR_4C） |
測量方式 | 按規劃路徑和剖面要求進行測量 |
測量方向 | 下行方向 |
系統功能 | 通過無人機搭載紅外輻射計，實現紅外輻射測量的定向化和大范圍測量 |
系統重量 | 9.1kg |
續航時間 | 35分鐘 |
輸出要素 | 紅外傳感器溫度、接觸傳感器溫度、位置信息等 |

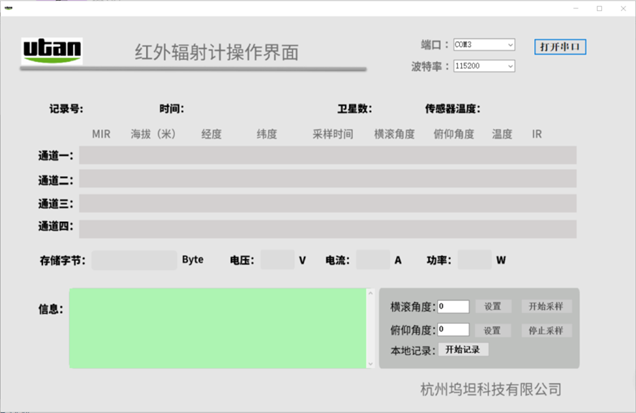

產品遠程操作界面
設備控制軟件通過無線電臺與機載紅外輻射計連接，通過操作界面可實時監控紅外輻射計工作狀態包括：4通道實時采集數據、紅外傳感器溫度、接觸傳感器溫度、數據存儲狀態等來確認設備是否工作正常，還可遠程控制紅外輻射計各軸觀測角度及采樣開始和停止等操作。
產品清單
序號 | 品名 | 型號 | 數量 |
載荷儀器 | |||
1 | 一體化機載定向紅外輻射計 | UT-C3-IR_4C | 1 |
PC端遠程監控?zé)o線電臺 | 1 | ||
GPS天線 | 1 | ||
溫度傳感器探頭 | 1 | ||
Type-C數據線 | 1 | ||
讀卡器 | 1 | ||
電源連接線 | 2 | ||
儀器專用電池 | 2 | ||
儀器箱手提式 | 1 | ||
無人機 | |||
2 | 4旋翼無人機 | UT-X4850-2 | 1 |
無人機螺旋槳 | 4 | ||
無人機動力電池 | 4 | ||
無人機轉運箱 | 1 | ||
遙控器 | 1 | ||
無人機電臺（地面端） | 1 | ||
手提式工具箱 | 1 | ||
